在建筑工程领域，准确绘制钢筋图纸是至关重要的环节。而钢筋符号作为表达钢筋参数等关键信息的载体，其在 CAD 软件中的正确输入则是实现精准绘图的基础。在钢筋加工制作过程中，从对钢筋加工表与设计图的仔细复核，到按要求检查每种钢筋下料情况，再到放出实样进行试制，每一步都不容有失，这期间清晰准确的钢筋符号标注能有效保障各个流程的顺利推进。接下来，就为大家详细介绍 CAD 钢筋符号的输入方法。

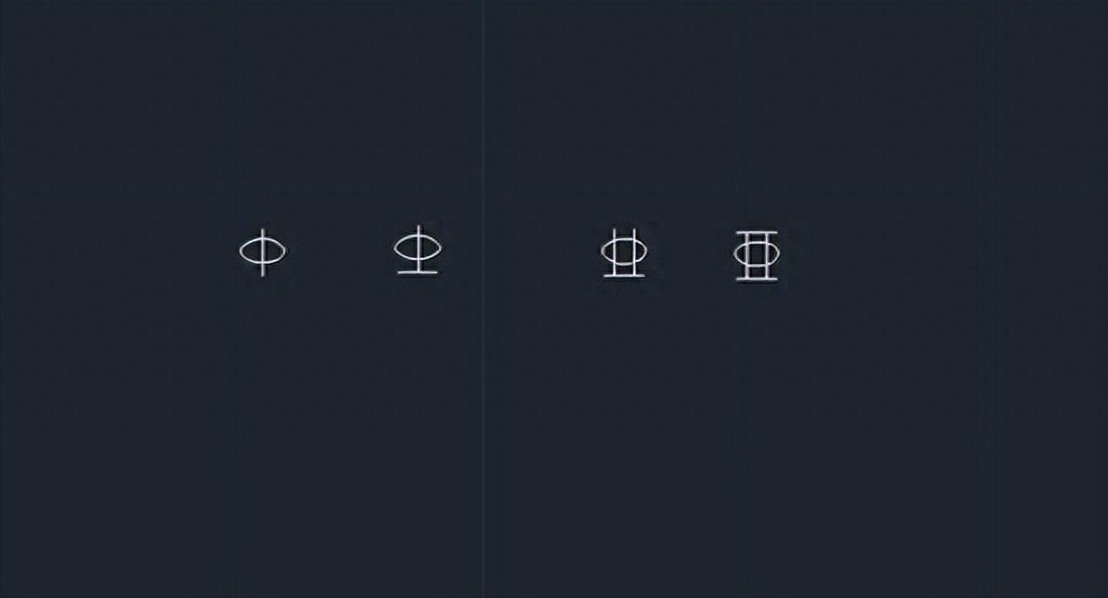

CAD中输入钢筋符号，比如：

％％130 一级钢符号

％％131 二级钢符号

％％132 三级钢符号

％％133 四级钢符号

首先切换为tssdeng.shx字体。

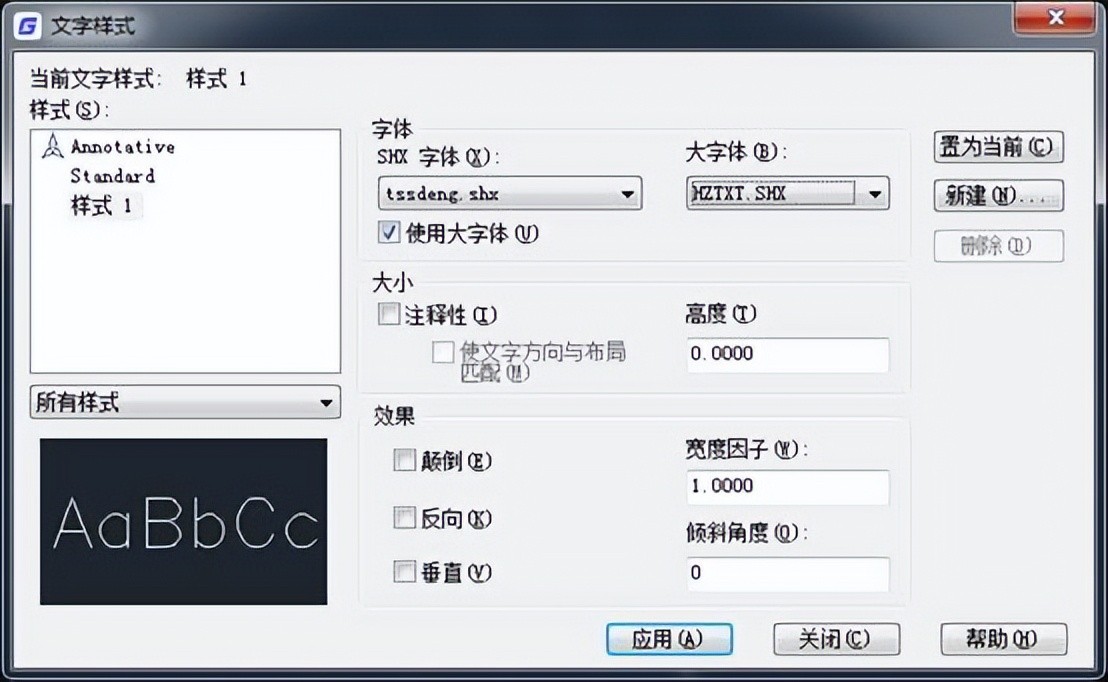

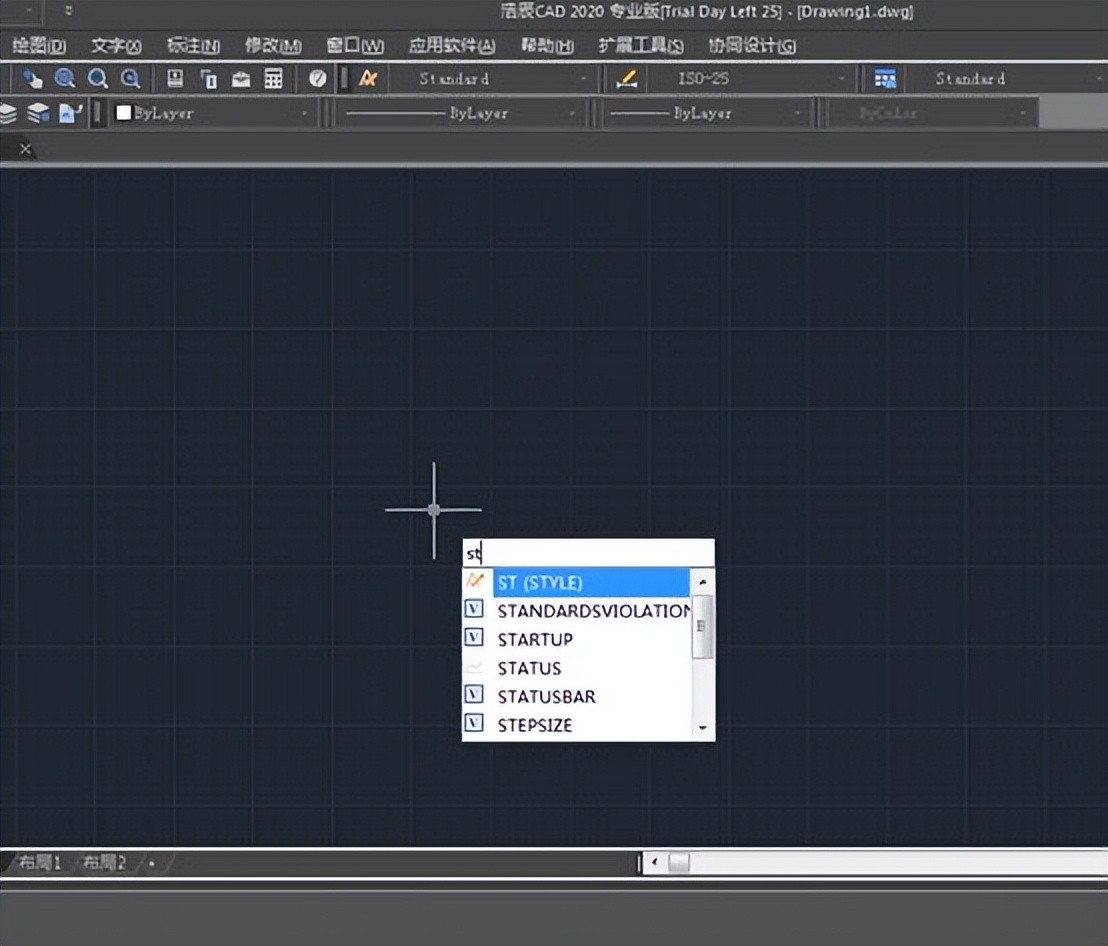

输入st打开文字样式；

新建一个样式，字体用tssdeng.shx，并将该文字样式置为当前；

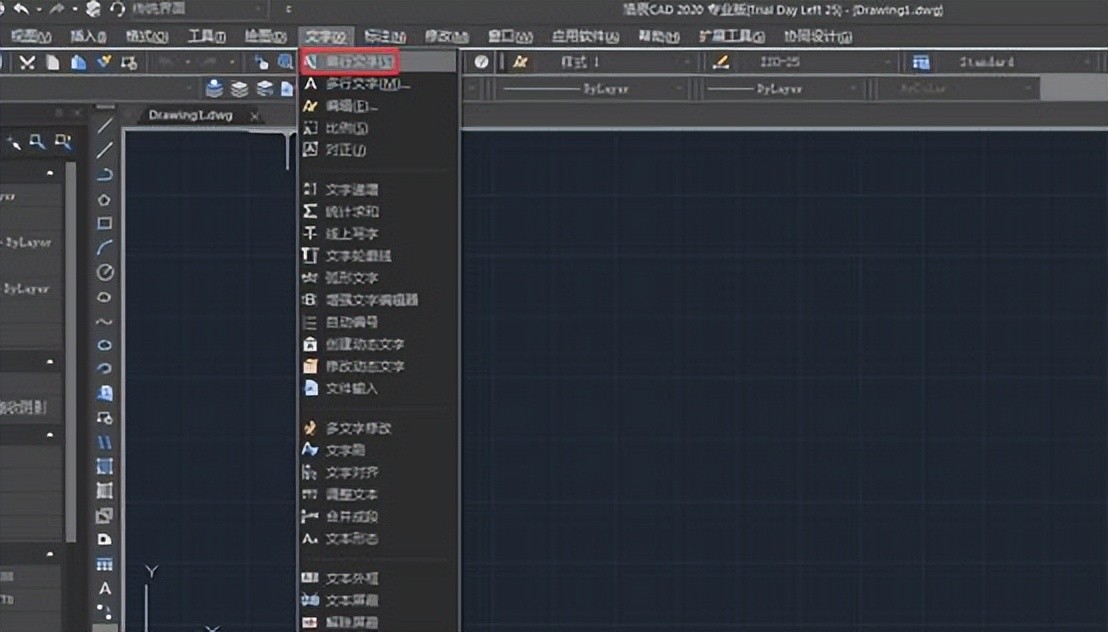

点击单行文字；

注：一定要是单行文字。

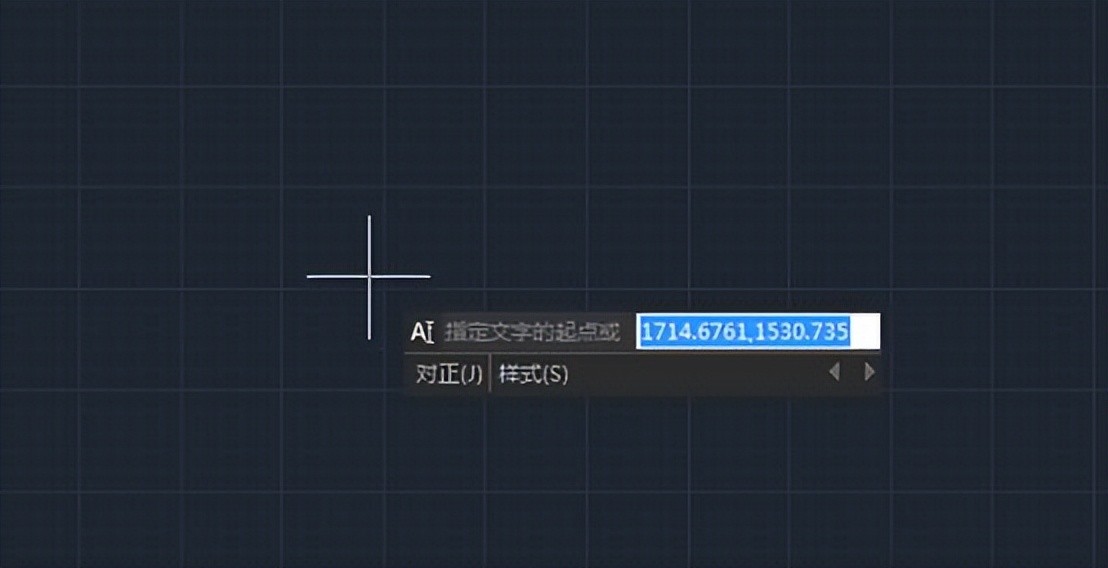

指定文字起点；

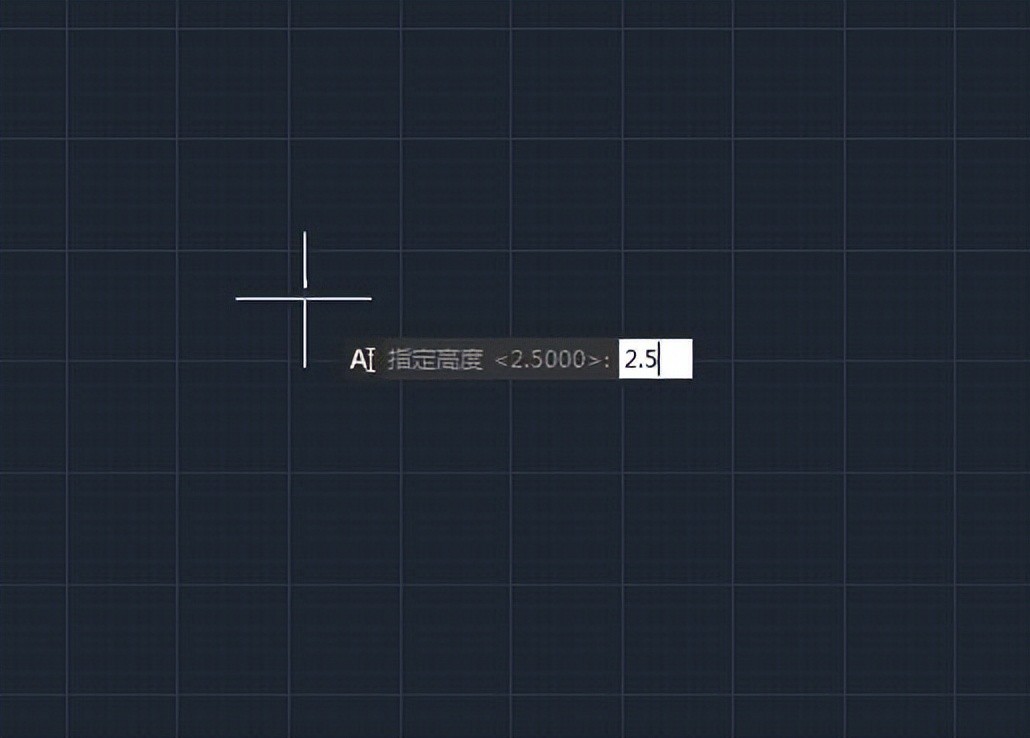

提示高度，直接按空格；

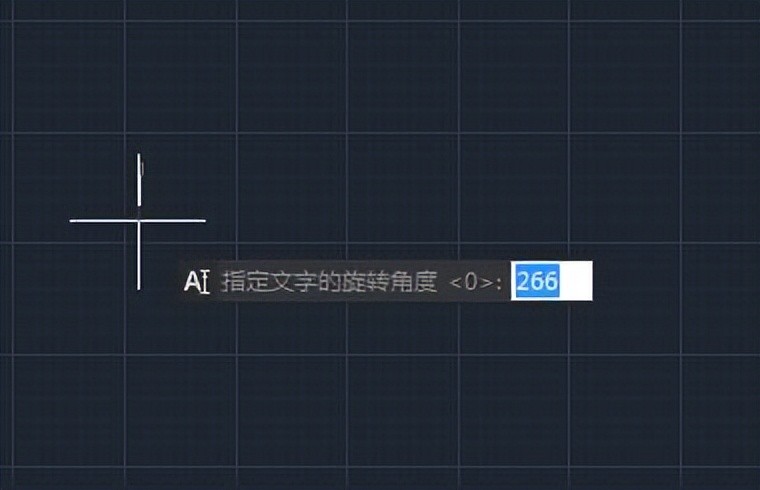

提示是否旋转，直接按空格；

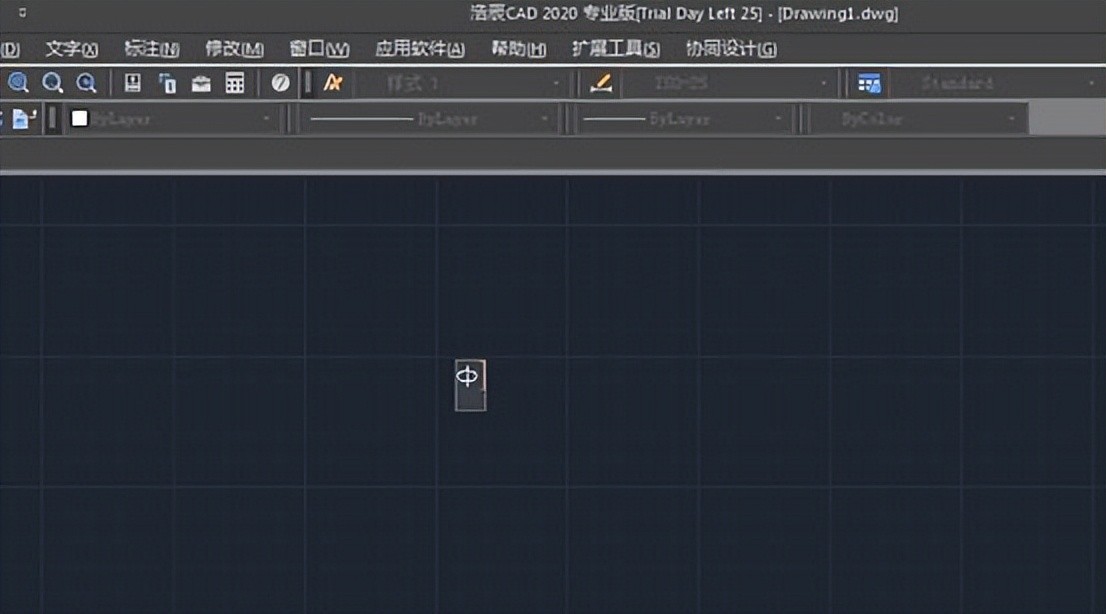

输入对应代码即可，比如一级钢筋符号，输入%%130。

CAD 钢筋符号的输入方法其实明白它的原理就简单了。首先钢筋符号需要支持钢筋符号的字体，然后定义文字样式时候设置文字样式使用钢筋符号字体。就可以正常输入钢筋符号了。
