概念：堆叠是指将多台交换机设备通过线缆连接后组合在一起，虚拟化成一台设备，是一种横向虚拟化技术。可靠组网：① VRRP+MSTP （传统）② 堆叠+链路捆绑 （推荐）堆叠：CSS（框式） 、iStack（盒式）思科：VSS华三：IRF

锐捷：VSU

注：堆叠技术是厂商的私有技术，用于堆叠的设备一般是同一个系列，最好是同一个型号。

堆叠作为一种横向虚拟化技术，将多台设备在逻辑上虚拟成一台设备，可以简化网络的配置和管理。同时，结合跨设备链路聚合技术，不仅可以实现设备及链路的高可靠性备份，而且可以避免二层环路。相对传统的STP破环保护，逻辑拓扑更加清晰、链路利用更加高效。

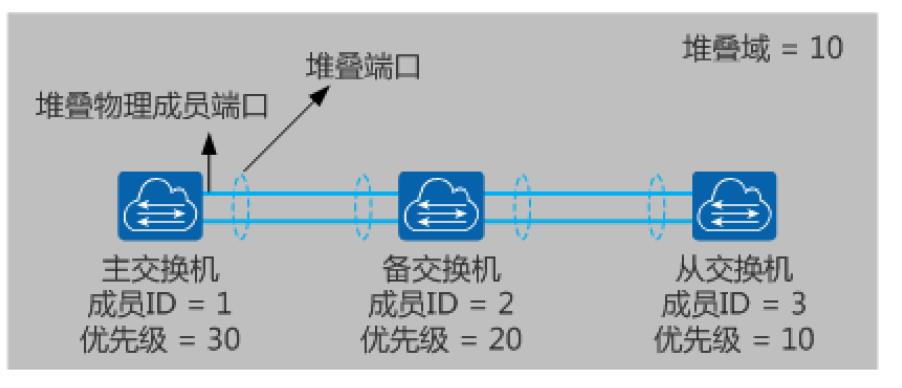

堆叠端口：（逻辑端口）

华为：stack-port 0/1

华三：

irf-port 1/1

注意：每台交换机上逻辑的堆叠端口最多有两个。

堆叠硬件要求：① 堆叠卡堆叠

② 业务口堆叠

连接注意事项：

堆叠连接时一台交换机的stack1端口只能与另一台交换机的

stack2端口相连接，即交叉连接！！对于业务口堆叠要求逻辑堆

叠端口进行交叉连接。

华为堆叠配置：堆叠卡

① 关闭电源 插上堆叠卡（此时未插堆叠线）

上电

system-view

[HUAWEI] sysname SwitchA

[SwitchA] stack enable

system-view

[HUAWEI] sysname SwitchB

[SwitchB] stack enable

system-view

[HUAWEI] sysname SwitchC[SwitchC] stack enable

说明

使能堆叠后，需要重启设备才能生效。堆叠功能生效后才能配置

堆叠ID和堆叠优先级。

② 配置优先级 和成员ID

配置堆叠ID和堆叠优先级。堆叠ID缺省值为0，堆叠优先级缺省

值为100。

[SwitchA] stack slot 0 priority 200 //修改主交换机的堆叠优先

级为200，大于其他成员交换机。堆叠ID采

用缺省值0。

[SwitchB] stack slot 0 renumber 1 //堆叠优先级采用缺省值

100。修改堆叠ID为1。

[SwitchC] stack slot 0 renumber 2 //堆叠优先级采用缺省值

100。修改堆叠ID为2。

③ 保存 重启 交叉连接堆叠线

堆叠连接时，一台交换机的STACK 1端口只能与另一台交换机的

STACK 2端口相连接，否则堆叠组建不成功。即交叉连接堆叠

线。

为保证堆叠组建成功，建议按照以下顺序进行连线上电（如果用

户希望某台交换机为主交换机可以先为其上电）

④ 检查堆叠是否成功

通过业务口堆叠：（

istack）

注意：业务口堆叠不同软件版本略有差异 本笔记以华为VRP：

v200R003-V200-R006 为例

① 配置逻辑堆叠端口并添加物理成员端口。

# 配置SwitchA的业务口GigabitEthernet0/0/27、GigabitEthernet0/0/28为物理成员端

口，并

加入到相应的逻辑堆叠端口。

system-view

[HUAWEI] sysname SwitchA

[SwitchA] interface stack-port 0/1

[SwitchA-stack-port0/1] port interface gigabitethernet 0/0/27 enable

[SwitchA-stack-port0/1] quit

[SwitchA] interface stack-port 0/2

[SwitchA-stack-port0/2] port interface gigabitethernet 0/0/28 enable

[SwitchA-stack-port0/2] quit

# 配置SwitchB的业务口GigabitEthernet0/0/27、GigabitEthernet0/0/28为物理成员端口，

并加入到相应的逻辑堆叠端口。

system-view

[HUAWEI] sysname SwitchB

[SwitchB] interface stack-port 0/1

[SwitchB-stack-port0/1] port interface gigabitethernet 0/0/27 enable

[SwitchB-stack-port0/1] quit

[SwitchB] interface stack-port 0/2

[SwitchB-stack-port0/2] port interface gigabitethernet 0/0/28 enable

[SwitchB-stack-port0/2] quit

配置SwitchC的业务口GigabitEthernet0/0/27、GigabitEthernet0/0/28为物理成员端口，并加入到相应的逻辑堆叠端口。

system-view

[HUAWEI] sysname SwitchC

[SwitchC] interface stack-port 0/1

[SwitchC-stack-port0/1] port interface gigabitethernet 0/0/27 enable

[SwitchC-stack-port0/1] quit

[SwitchC] interface stack-port 0/2

[SwitchC-stack-port0/2] port interface gigabitethernet 0/0/28 enable

[SwitchC-stack-port0/2]

② 配置堆叠ID和堆叠优先级。堆叠ID缺省值为0，堆叠优先级缺省值为100。

[SwitchA] stack slot 0 priority 200 //修改主交换机的堆叠优先级为200，大于其他成员交换机。堆叠ID采

用缺省值0。

[SwitchB] stack slot 0 renumber 1 //堆叠优先级采用缺省值100。修改堆叠ID为1。

[SwitchC] stack slot 0 renumber 2 //堆叠优先级采用缺省值100。修改堆叠ID为2。

③ 通过关闭设备电源开关，将SwitchA、SwitchB、SwitchC下电，按照 图2-14所示，使用

SFP+电缆连接后再上电。

下电前，建议执行save命令保存配置。

本设备的stack-port 0/1必须连接邻设备的stack-port 0/2，否则堆叠组建不

成功。为保证堆叠组建成功，建议按照以下顺序进行连线上电（如果用户希

望某台交换机为主交换机可以先为其上电。）

④ 检查
