单相电动机一般是指单向交流电源供电的小功率单相异步电动机。供电电源为AC220V，这种电动机定子上通常有两组线圈，分别是主绕组和副绕组，主绕组电线截面积比较大，副绕组电线截面积比较小。主绕组的电阻比副绕组小。要想电动机运转起来，必须串接一个合适的电容器。
单相电动机接线图及向量图
1、分相启动式，如下图，功率较小的单相电机，如排气扇，洗衣机，鼓风机等，主绕组和副绕组是连在一起的，电机引出来三根线，只需要一个电容。
接线步骤：用万用表测出三根线中每两根线的电阻值，电阻值最大的那一组接电容器，火线接电容器的一端，零线接单独的那根线，如需反转，則把火线接在电容的另一端。

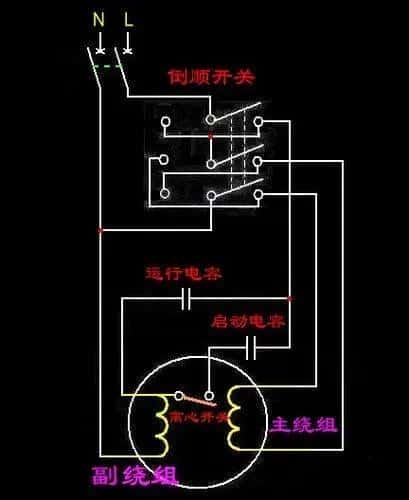

2、功率较大的单相电机，主副线圈是分开的，需要2个电容器，一个启动电容，一个运行电容，电机静止时离心开关是接通的，给电后启动电容参与启动，当转速达到额定值的70%一80%时，离心开关断开，运行电容参与运行工作，这种接法常用于空压机、切割机等负载大而不稳定的电动机。
接线步骤：
功率大的单相电机，两个绕组是分开的，再加上离心开关，共引出6个线头，如下图，Z1Z2是副绕组电阻最大，U1U2是主绕组电阻次之，V1Ⅴ2是离心开关，把启动电容接在Z1Ⅴ2端子上，运行电容接在V1Z1端子上，把U1V1相连，Z2U2相连，两根电源线分別接在Z2和V1端子上。如需反转，则改为U1Z2相连，V1U2相连即可。
电容器的选择
1、电容器电压选择
电容器耐压公式UC≥1.5U，如果U＝220，那么1.5×220＝330v，通常会选400Ⅴ或450V的电容器。
2、电容器容量的选择
2.1只用一个电容器的单相电机
电容的计算公式
C＝1950×I／U×cos∮
＝1950×P×0.65÷220^2
≈0.026P
2.2用一个电容器，启动时投入，正常运行后断开，用离心开关或转换开关
启动电容的计算公式
CQ＝3500×Icos∮／U
＝3500P×0.65÷220^2
≈0.047P
2.3用两个电容器的单相电动机
运行电容的计算公式
CY＝1200×Icos∮／U
＝1200P×0.65÷220^2
≈0.016P
启动电容的计算公式
CQ＝2.5CY
启动电容一般取运行电流的2到3倍。通常取2.5倍。
2.4一般情况下，单相电机运行电容也可以按每100W 2～3uF估算。启动电容为运行电容的2到3倍，通常取2.5倍。
电动机的电容选择对电压要求比较严格，必须大于等于电动机电压的1.5倍。220伏电压通常不小于400伏。电容器的容量。要求不怎么严格，启动电容通常为运行电容的2到3倍。容量过大则电流过大，对电机是非常不利的。
