大年初七，想着给大家什么样的内容会比较好呢？今天就带来一个CAD的实用教程， 给大家介绍一下如何才能快速绘制两个圆的公切线。

CAD版本：中望CAD2019版

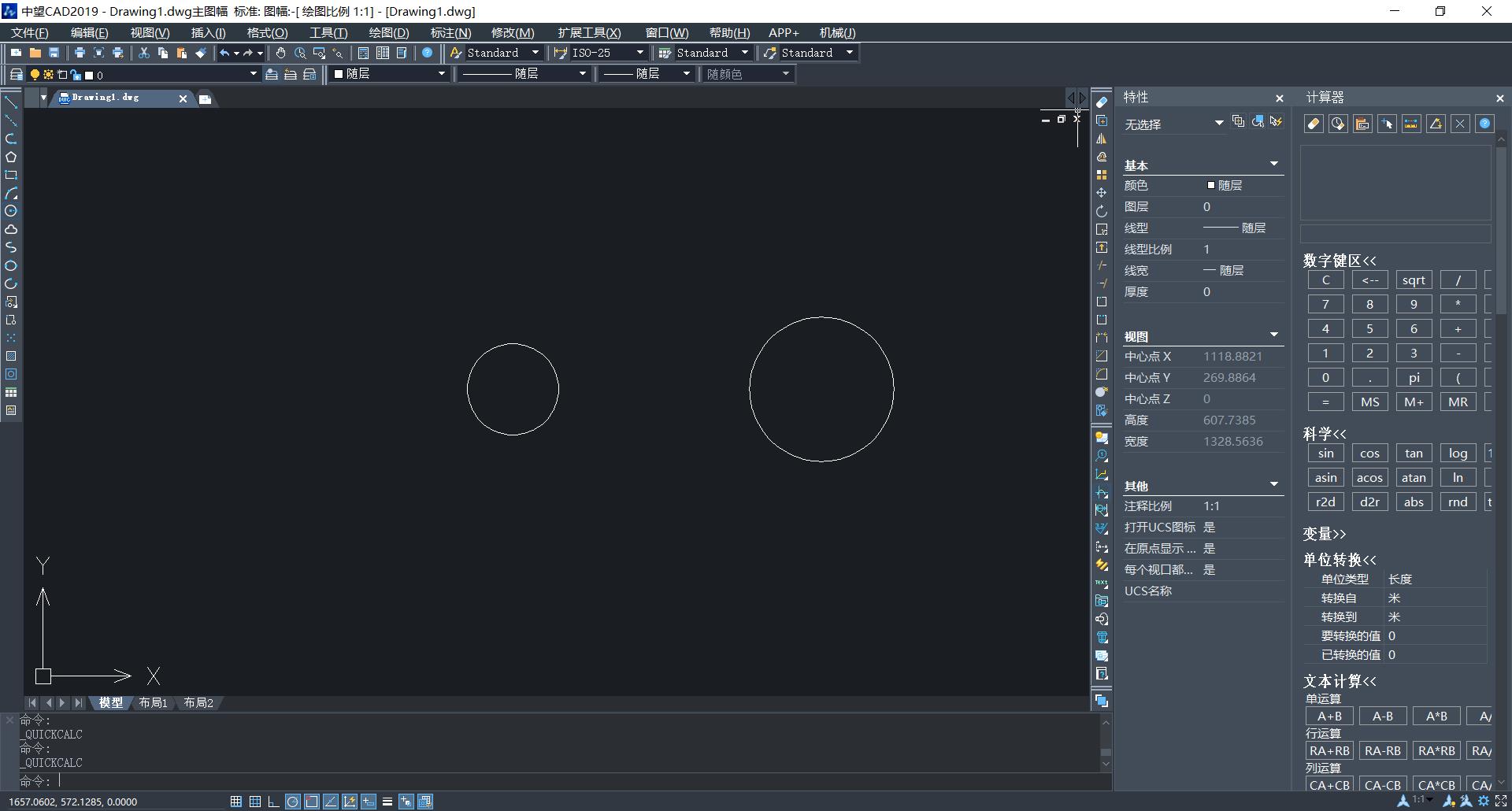

如图，绘制两个圆

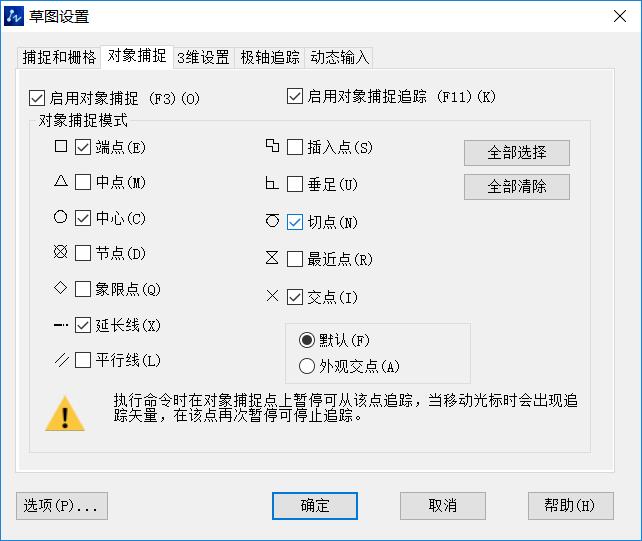

在使用画公切线时，需先将对象捕捉中切点打开

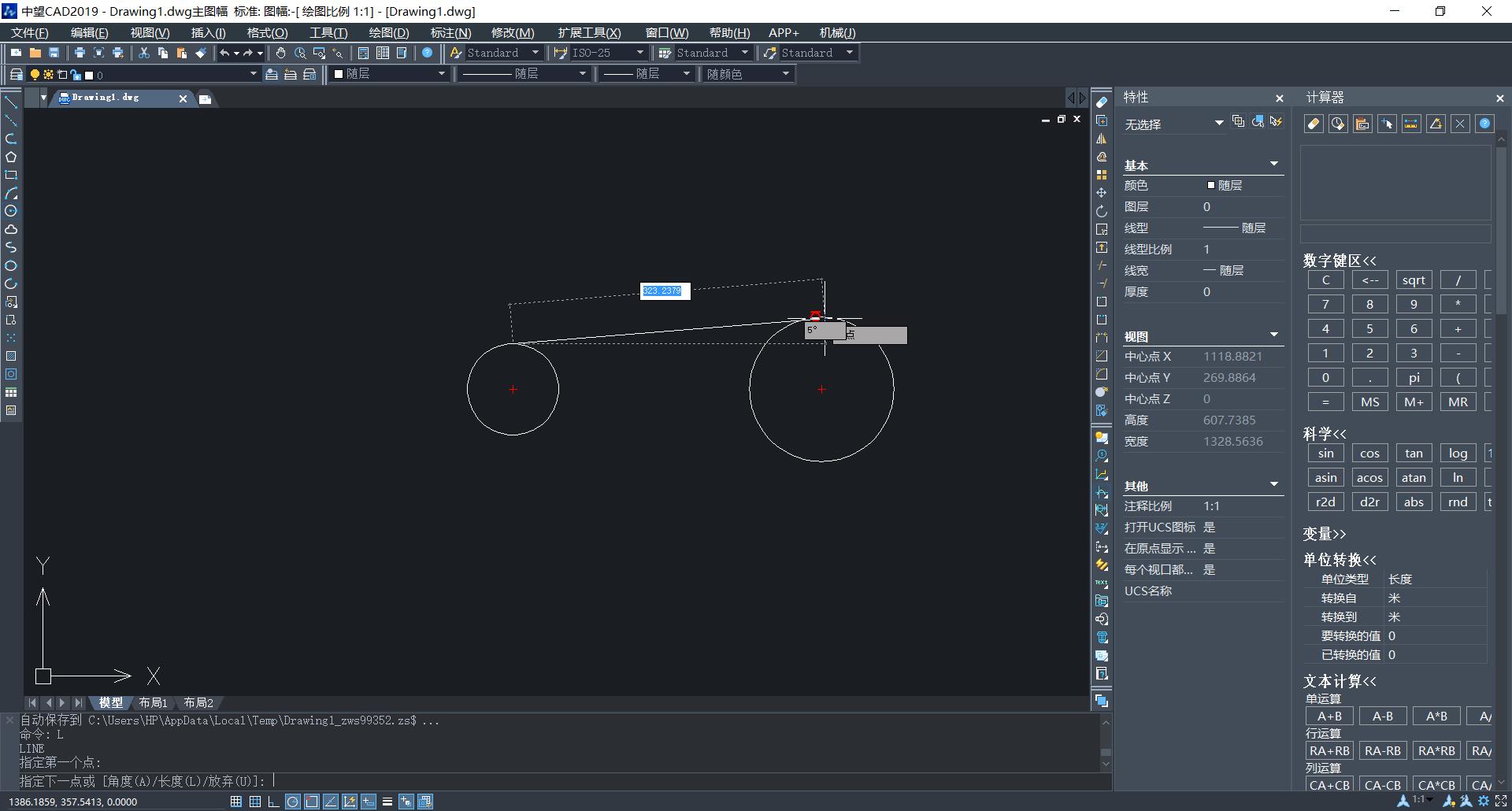

使用直线命令，选择小圆上一点。拖动鼠标在大圆上滑动，当出现“切点”，即该点为在大圆上的切点，该直线即为两个圆的公切线。

这样看来，其实使用传统CAD绘制公切线并不会太繁琐，不过如果对象较多的话，同样会占用很多时间，能否一键绘制公切线呢，还真有，CAD机械版就有这方面的功能。

启动【机械】-【绘图工具】-【公切线】，或直接使用快捷命令：GQ。

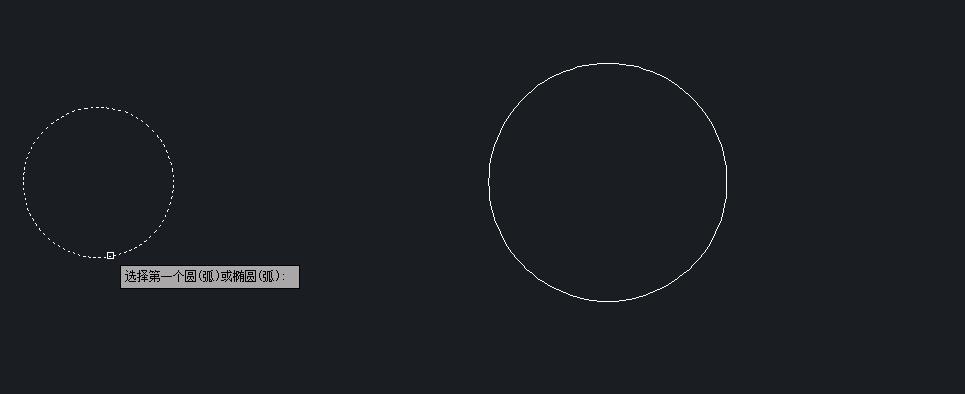

出现提示：选择第一个圆(弧)或椭圆(弧):选择小圆上任意一点

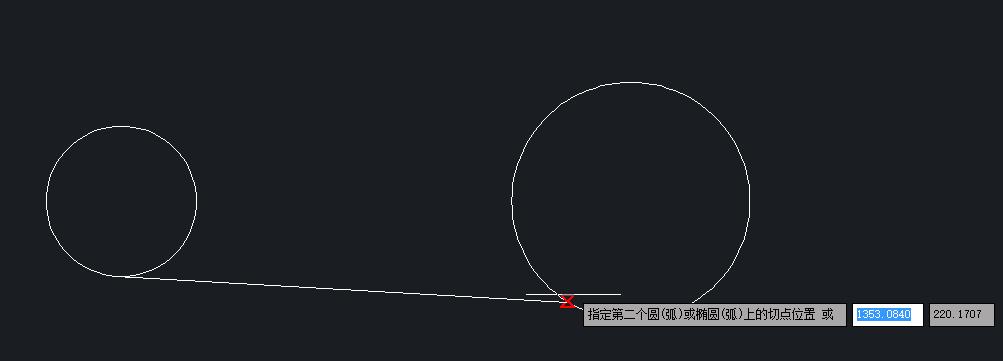

出现提示：指定第二个圆(弧)或椭圆(弧)上的切点位置 或[指定任意点(F)/切线反向(R)]:选择大圆上任意一点

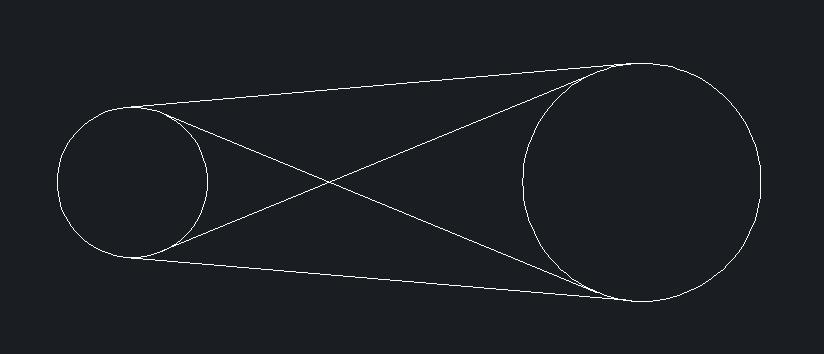

就这样，两个圆的所有公切线就都可以直接绘制了。在这里强制一点，CAD会根据点取圆或弧的位置，决定所画线是外公切线还是内公切线。

有兴趣的小伙伴不妨亲自体验。
