高大上的猪舍布局设计图!(细节尺寸图纸)

学习养殖技术、了解最新行情,在线咨询养殖难题和老师零距离交流,请点击右上角关注↗猪大夫在线。

先来一张保育舍示意图

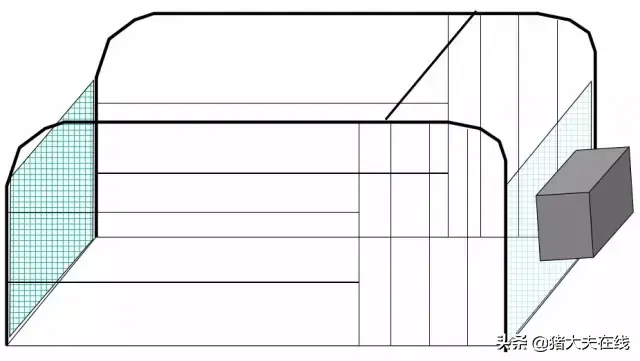

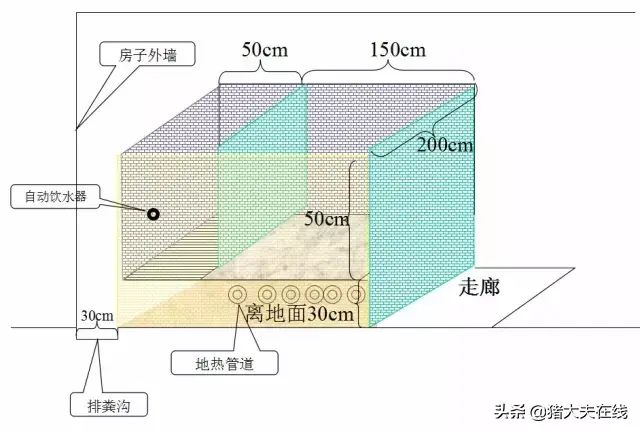

保育舍单元房立体图

仔猪进舍和转圈靠人工抱进抱出

保育舍的关键,是保温和无贼风,地热取暖,休息地方密闭,休息间3平方米,可以保育到25公斤/窝仔猪

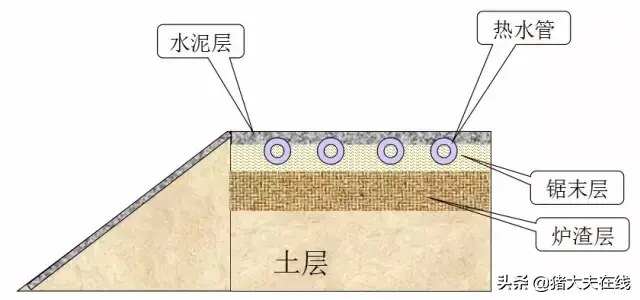

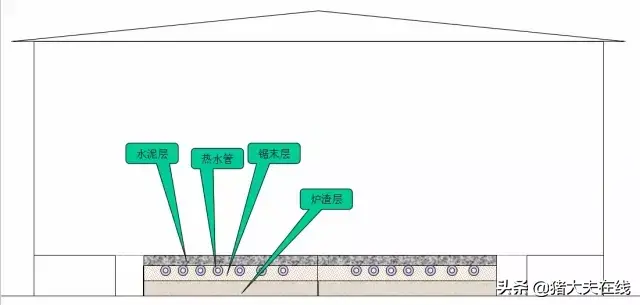

保育舍地板断面图

因为地板高于地面,会保持休息处干燥,便于粪尿自动滑落

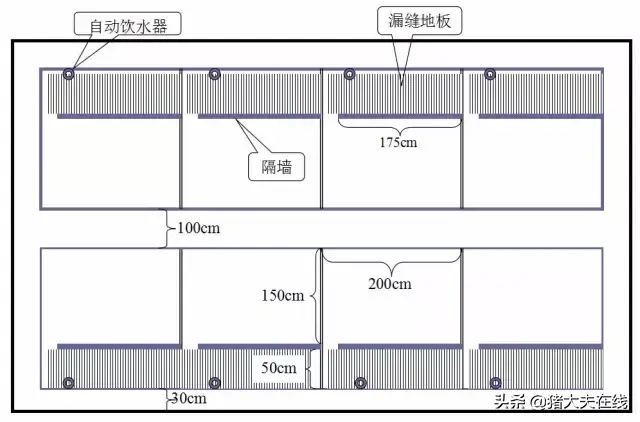

保育舍平面图

保育舍保温装置

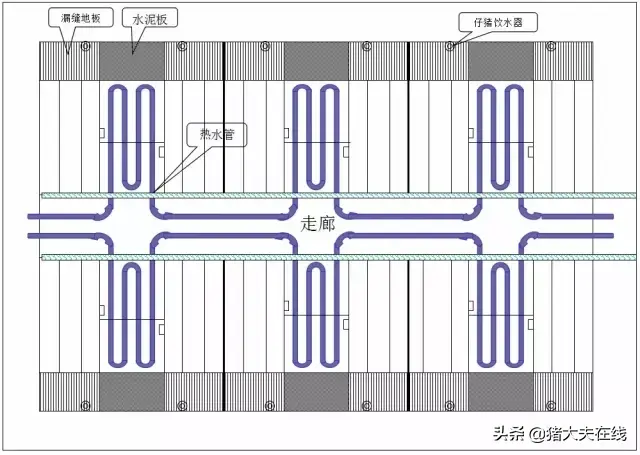

产房平面尺寸图

每间房300cm一个单位,两个母猪,仔猪休息处地下加热,无贼风,母猪凉快

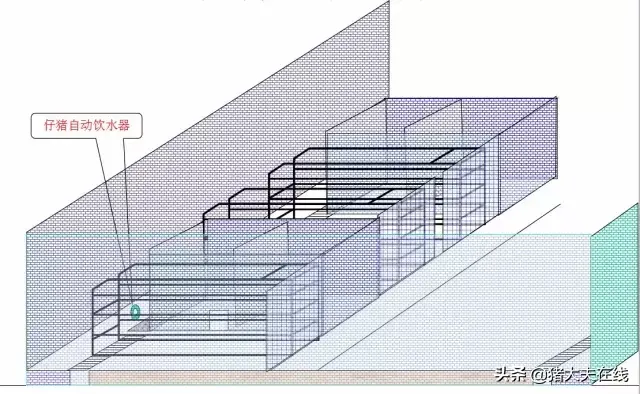

产房内部立体图

产房保暖设备

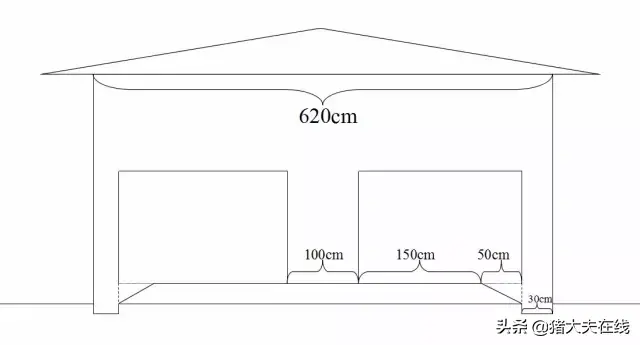

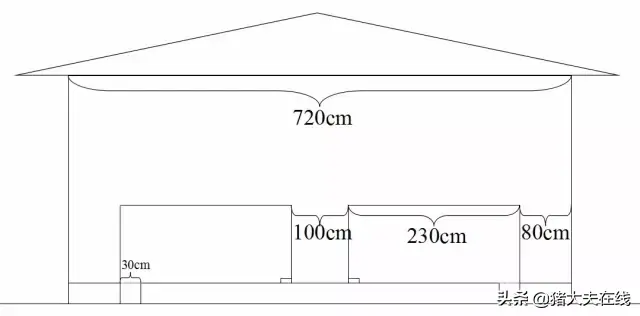

产房侧面图

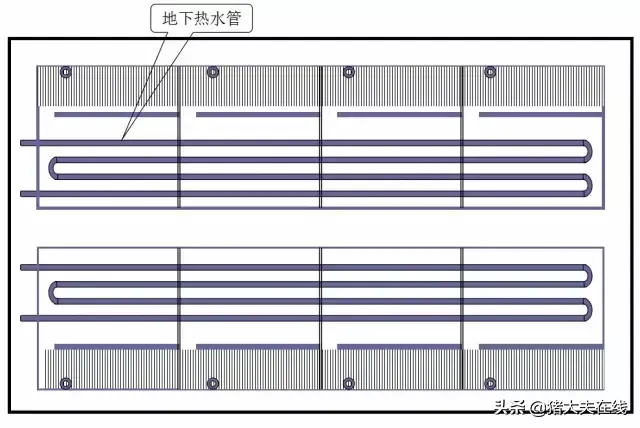

产房水管安装示意图

产房限位栏

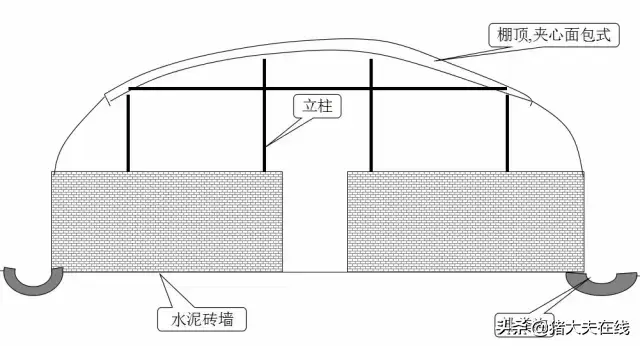

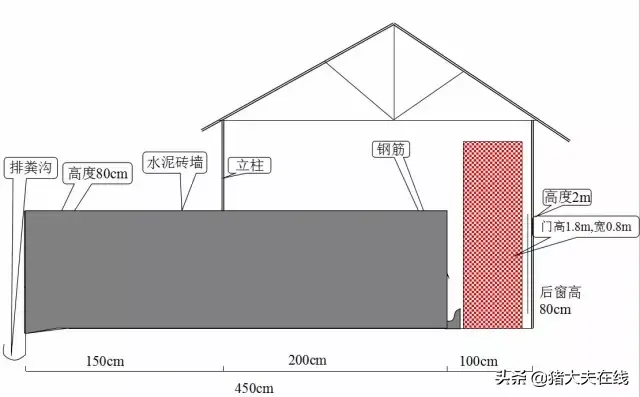

育肥猪猪圈建筑图

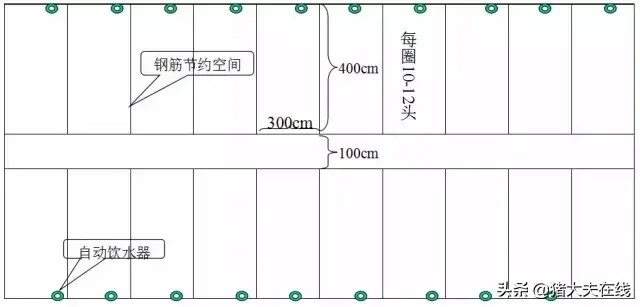

育肥猪猪圈建筑俯视图

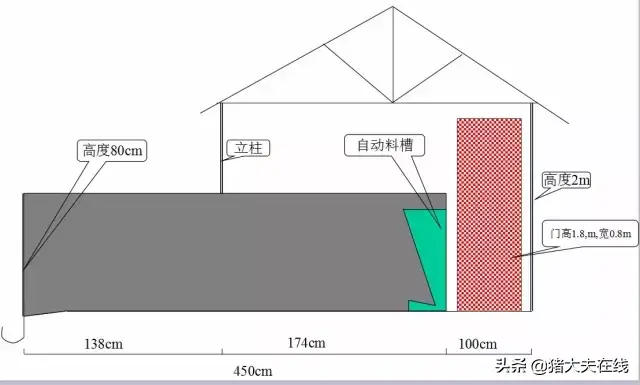

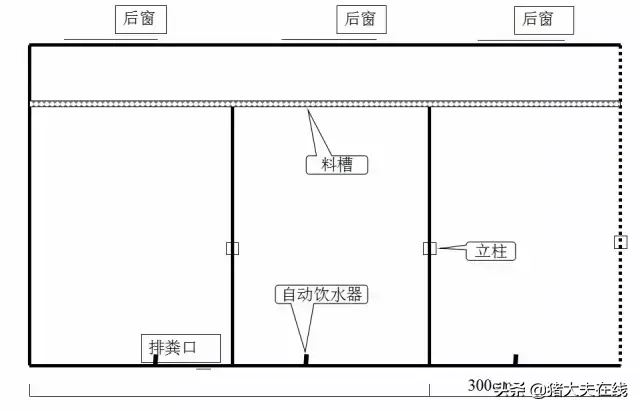

育肥单列猪舍结构图 (存养10头/舍)

湿拌料、自动饮水,200-500头/人

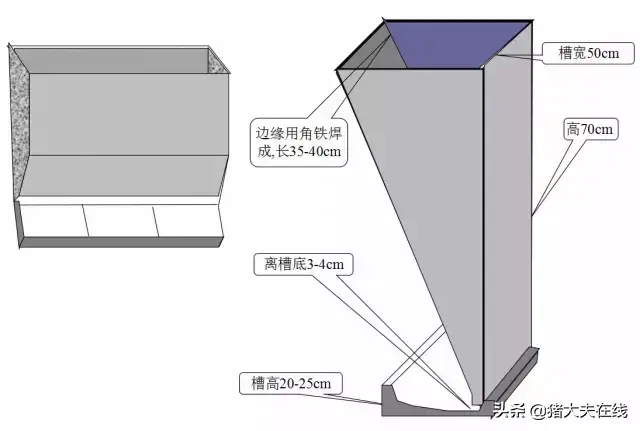

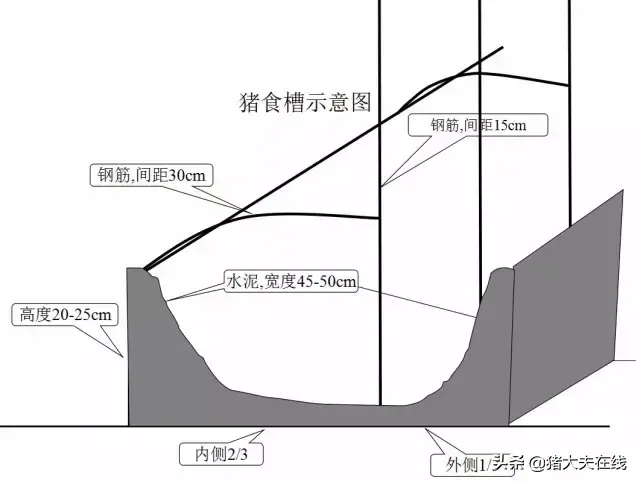

猪食槽示意图

育肥猪食槽直观图

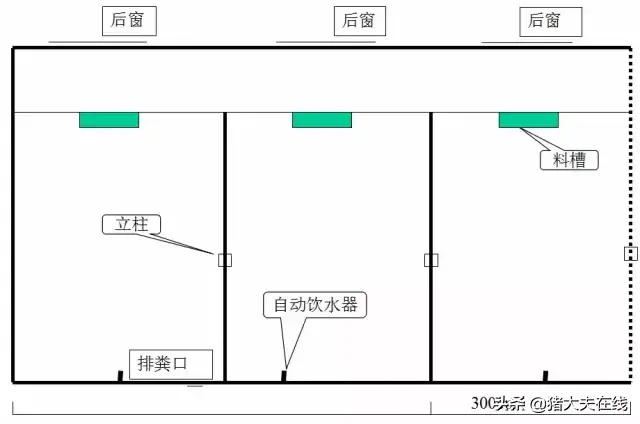

育肥单列猪舍结构图 (存养10头/舍)

干料、自动饮水、500-2000头育肥猪/人

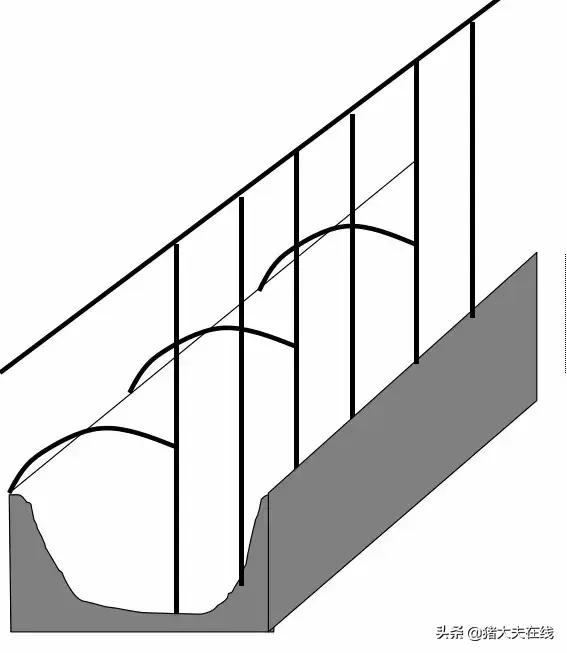

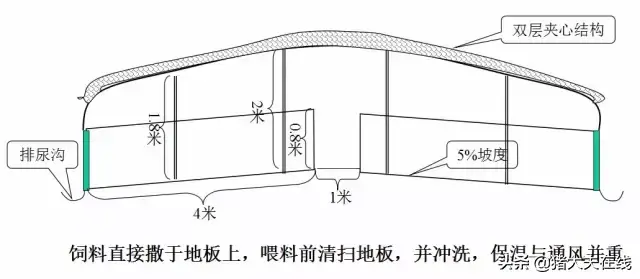

育肥猪大棚式双列猪场(1头/平方米)

育肥大棚俯视图

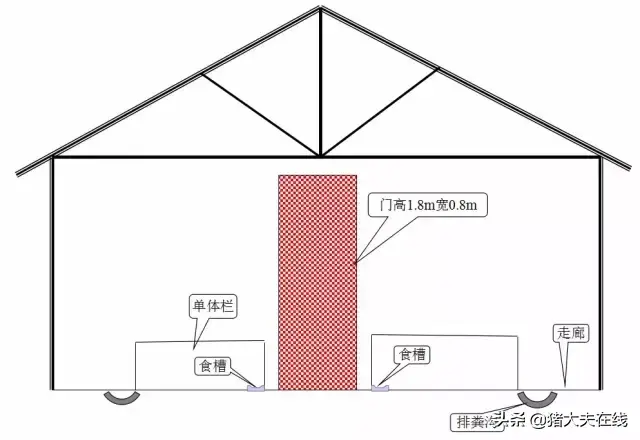

空怀和妊娠母猪舍

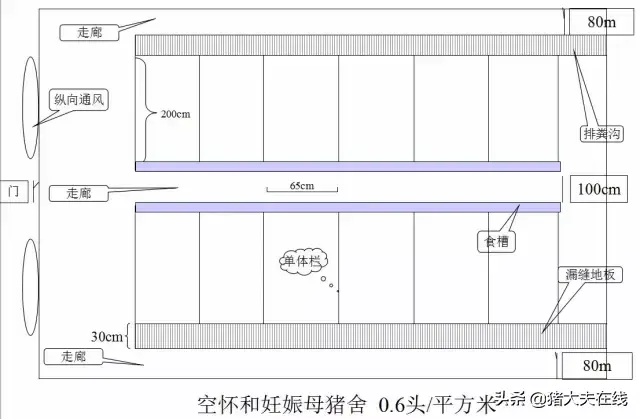

妊娠舍俯视图

(资料来源:爱畜牧)
