​钢结构设计-长细比和对接焊缝

钢结构设计-长细比和对接焊缝

长细比是构件计算长度和回转半径的比值。（并不是长边与短边的比值）

构件的长细比越大，其稳定性越差；对稳定要求越高的构件，规范给的长细限值越小

受压构件的容许长细比小于受拉构件的容许长细比

为了保证构件在运输和安装状态下的刚度，对受拉构件也给出了长细比限制要求

当构件为强度控制时，选用高强度材料（降低自重，经济合理）；当构件为刚度或稳定要求控制，可采用低强度材料

控制宽厚比是为了稳定要求

强度越强，宽厚比限制越小

横向加劲肋的作用是确保钢梁腹板的局部稳定

钢结构承载力计算时:受弯构件也是受压，因此需要考虑稳定性

提高H型钢梁整体稳定性的有效措施之一是：加大受压翼缘宽度

对接焊缝传力直接，所形成的焊缝结构基本上是连续的，是焊接结构中最完善和最常用的结构形式。

重要或有等强连接要求的对接焊缝应为熔透焊缝

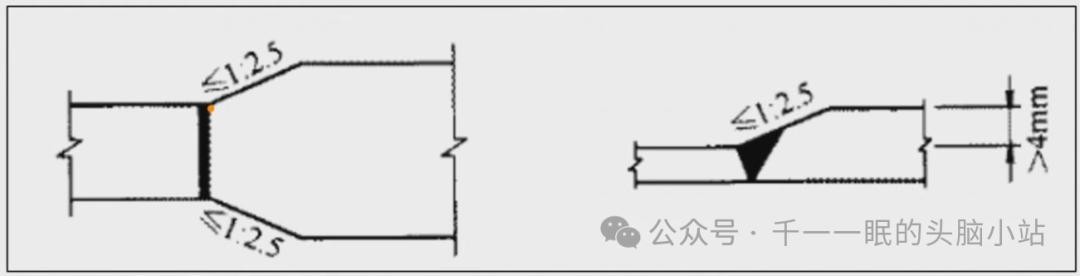

不同厚度和宽度的材料对接时，应作平缓过渡，其连接处坡度值不宜大于1:2.5

对接焊缝的起点和终点，常因不能熔透而出现凹形焊缝，为避免其受力而出现裂纹及应力集中，对重要的连接，焊缝时应采用引弧板，再切除多余部分

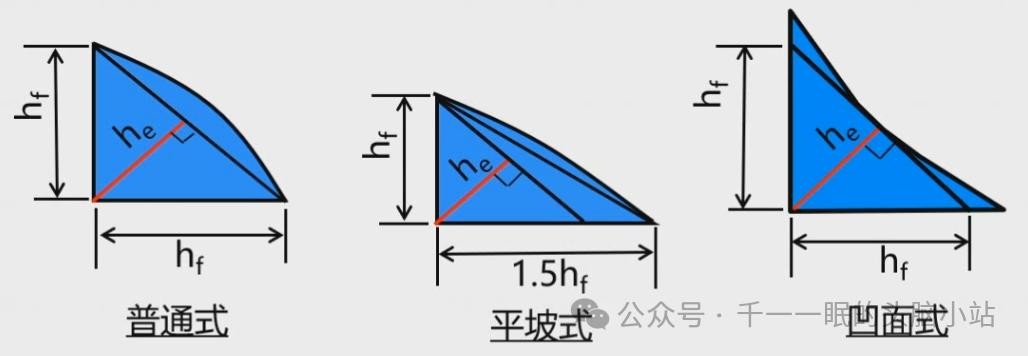

在直接承受动力荷载的结构中，角焊缝应采用平坡凸形或凹面形

对于大于135度或小于60度角焊缝，不宜用作受力焊缝

焊缝质量分为三个等级。对接焊缝不低于二级。受拉焊缝等级高于受压或受剪；动力荷载焊缝等级高于静力荷载焊缝。

焊条型号：Q235-E43,Q345-E50,Q390-E55

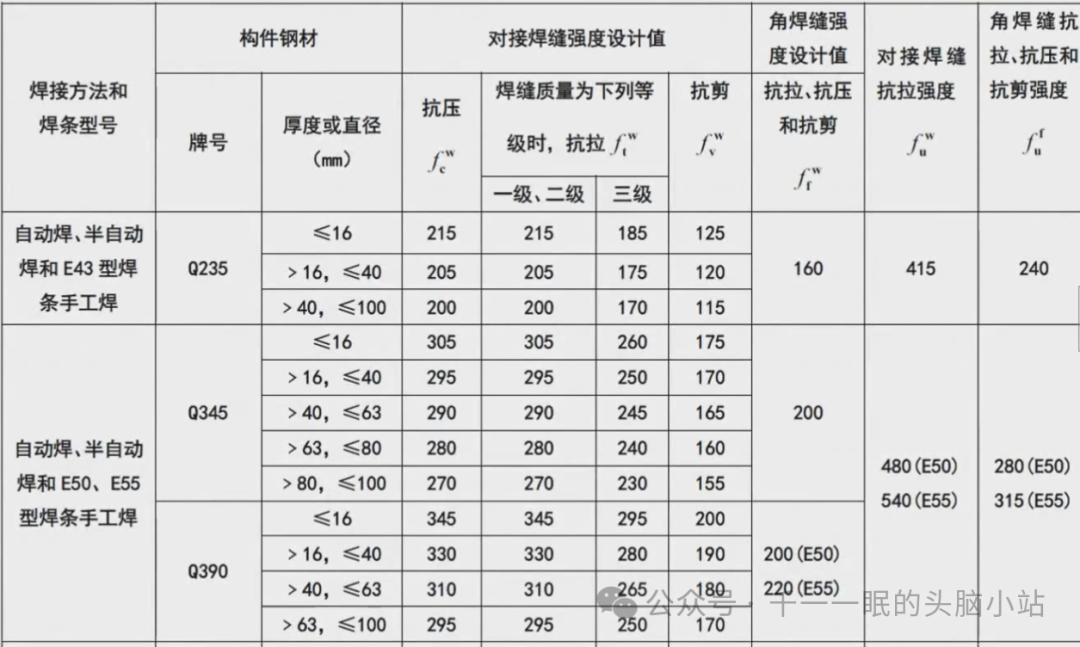

焊接强度与钢材牌号、厚度有关，角焊缝拉、压、剪强度相同；对接焊缝抗剪强度小于压、拉强度；对接焊缝的抗剪强度小于角焊缝，拉、压强度大于角焊缝。

一般薄板焊接残余应力的方向发生在板面内的两个主轴方向。对于厚板，在板的垂直板面方向也会存在残余应力。
